知识普及课 | 说说三坐标测量机的检定 !
- 分类:基础知识
- 作者:
- 来源:
- 发布时间:2021-03-01
- 访问量:0
【概要描述】三坐标测量机作为精密的高端测量仪器,在使用一段时间可能会出现精度轻微变化,所以要定期进行计量检定的。而在出现一些特殊情况时,例如测量机搬动位置移机、测量机机械大修、使用过程中通过出现强烈撞机等情况时,也因该进行三坐标测量机再次检定,评定三坐标测量机的误差范围是否在规定的误差范围之内。
正常使用的三坐标测量机检定周期一般为1年。
请定期联系测量机生产厂家进行年检工作。
三坐标测量机检定一般依据行业标准JJF1064《坐标测量机校准规范》或国标GB/T 16857《产品几何技术规范》进行。检测项目包含示值误差、探测误差等,下面介绍这两种参数的定义和检测方法。
1、 示值误差,也就是常说的三坐标精度,其全称是“尺寸测量的最大允许示值误差 ”,代号:MPEE ,表达式:MPEE =±(A+L/K),A单位um,L单位mm,K常数。
例如力德公司FLY1086最大允许示值误差为2.5+L/250。
检测标准器:三等量块,五个量块一组,最短量块不长于30mm,最长量块不短于测量行程的66%。

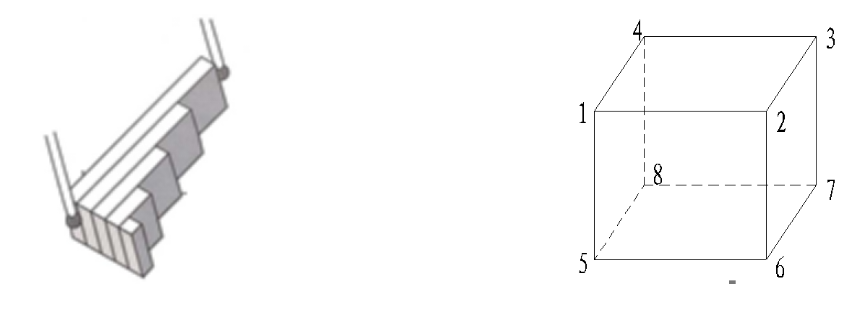

检测方法:检测三坐标测量机的三个轴向,四个空间对角线方向(如图:1-7,2-8,3-5,4-6),共七个方向,测量点到点距离,重复测量三次,共获得105个数据(5个量块×每个量块测3次×7个方向=105组数据),要求105个数据全部合格,即E< MPEE,表明测量机示值误差合格。
2、 探测误差,其全称是“最大允许探测误差 ”代号:MPEP
检测标准器:直径10mm~30mm的检测球,形状和直径经过校准。

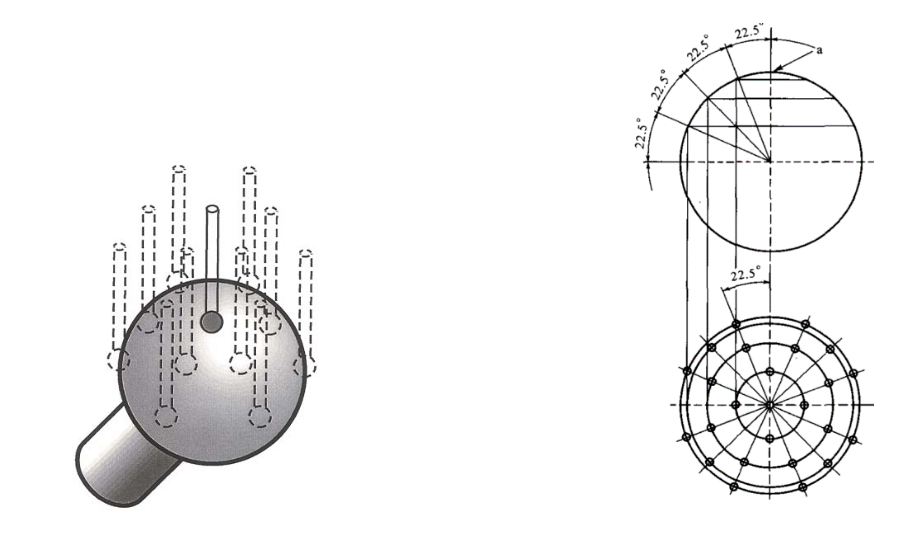

检测方法:测量并记录如图所示25个点,用全部25个测量值,计算高斯拟合球, 探测误差: P = rmax- rmin。(rmax:距球心最远探测点,rmin:距球心最近探测点)
探测误差P < 最大允许探测误差MPEP,三坐标测量机探测误差检定合格。
尊敬的用户,时至年底,您的三坐标测量机是否长期没有检定呢,如果需要的话尽快联系我们吧!
送您一键报修卡,快快转存到手机上吧!
